深入理解之排序二叉树

发表于 更新于 分类于 阅读次数： Disqus：
本文字数： 6k 阅读时长 ≈ 7 分钟

二叉树是一种具有层级特性的的数据结构. 这些知识虽说在日常工作中不常使用, 但还是有必要让我们去学习一下, 研究其原理是如何运作. 下面将分享自己的一些理解和学习笔记, 来谈一谈什么是排序二叉树.

二叉树的定义

树(Tree), 是(n>=0)个节点的有限集. 其中 n=0 时, 我们称之为空树. 在一棵非空树中, 只有一个根节点. 在二叉树中, 每个节点最多有两个子节点. 一般称为左节点和右节点(左、右子树).

排序二叉树

二叉排序树(Binary Sort Tree)又称二叉查找树，它是一种特殊的二叉树，它或为空树，或具有以下性质的二叉树:

  1. 它的右子树非空，则右子树上所有节点的值都大于根节点的值。
  2. 它的左子树非空，则左子树上所有节点的值都小于根节点的值。
  3. 左右子树各是一颗二叉排序树。

构建排序二叉树

二叉树大多也是递归定义的. 下面根据排序二叉树的特性来创建一个二叉树.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
function BinaryTree(key) {
  var root = null;
  var Node = function(key) {
    this.key = key;
    this.left = null;
    this.right = null;
  };

  var insertNode = function(node, newNode) {
    // 对比新旧节点
    if (newNode.key < node.key) {
      // 左节点是否存在
      if (node.left === null) {
        node.left = newNode;
      } else {
        insertNode(node.left, newNode);
      }
    } else {
      // 右节点是否存在
      if (node.right === null) {
        node.right = newNode;
      } else {
        insertNode(node.right, newNode);
      }
    }
  };

  // 暴露方法, 插入节点
  this.insert = function(key) {
    var newNode = new Node(key);
    // 根节点是不是空的
    if (root === null) {
      root = newNode;
    } else {
      insertNode(root, newNode);
    }
  };
}
var nodes = [8, 3, 10, 1, 6, 14, 4, 7, 13];
var binaryTree = new BinaryTree();

nodes.forEach(function(key) {
  binaryTree.insert(key);
});

遍历二叉树

我们已经构建好了一个排序二叉树, 现在想要获取二叉树每一个节点的信息, 因此我们需要遍历节点, 对它做一些操作.

中序遍历

二叉树有三种遍历的方法, 分别是中序遍历, 前序遍历, 后序遍历. 其中中序遍历的顺序是: 左子树 -> 根元素 -> 右子树.

对于二叉排序树来说，中序遍历得到的序列是一个从小到大排序好的序列. 百闻不如一见, 我们先看看图中的路线图, 整理一下思路先.

这里我们需要加入中序遍历的接口, 因此我们在原先代码上继续扩展并运行.
控制台会依次输出”1 3 4 6 7 8 10 13 14”

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
  function BinaryTree(key) {
    var root = null;
    var Node = function (key) {
      this.key = key;
      this.left = null;
      this.right = null;
    }

    var insertNode = function (node, newNode) {
      // 对比新旧节点
      if (newNode.key < node.key) {
        // 左节点是否存在
        if (node.left === null) {
          node.left = newNode;
        } else {
          insertNode(node.left, newNode);
        }
      } else {
        if (node.right === null) {
          node.right = newNode;
        } else {
          insertNode(node.right, newNode);
        }
      }
    }

+    // 中序遍历
+    var inOrderTraverseNode = function (node, callback) {
+      // 递归遍历, 当到最后叶子节点时, 下面没有节点就会直接返回
+      if (node !== null) {
+        inOrderTraverseNode(node.left, callback);
+        callback(node.key);
+        inOrderTraverseNode(node.right, callback);
+      }
+    }

    // 插入节点
    this.insert = function (key) {
      var newNode = new Node(key)
      if (root === null) {
        root = newNode;
      } else {
        insertNode(root, newNode);
      }
    }

+    /**
+     * 中序遍历
+     * @param {Function} callback - 决定如何处理节点
+     */
+    this.inOrderTraverse = function (callback) {
+      inOrderTraverseNode(root, callback);
+    }
+  }

  // 初始化调用
  var nodes = [8, 3, 10, 1, 6, 14, 4, 7, 13]
  var binaryTree = new BinaryTree();
  nodes.forEach(function (key) {
    binaryTree.insert(key)
  })

+  // 调用成功后输出当前节点
+  var callback = function (key) {
+    console.log(key)
+  }

  // 中序调用
+  binaryTree.inOrderTraverse(callback);

前序遍历

虽然前面已经有了中序遍历可以遍历节点, 为啥还要浪费精力学前序呢? 诶~这是因为每一种遍历都有自己应用优势.

前序遍历最大的作用, 就是如果我们想把已经有了的二叉树重新复制一遍, 使用前序遍历得到的效率相比重新构造一次来说, 两者的差距能差好几倍.

前序遍历的顺序与中序遍历有些不同, 前序是以: 根元素 - 左节点 - 右节点的顺序来遍历.

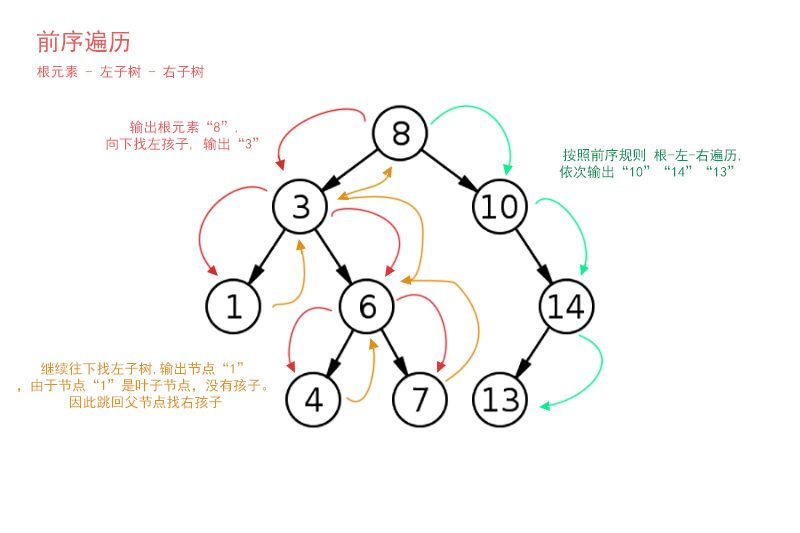

这里将遍历的路线图简化了下, 红色输出, 黄色返回上一级, 而绿色则是右子树遍历. 可以看到这是很典型的递归思想. 紧接着我们继续在代码上进行扩展.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
function BinaryTree(key) {
  // other code...

  // 前序排序
  var preOrderTraverseNode = function (node, callback) {
    if (node !== null) {
      callback(node.key)
      preOrderTraverseNode(node.left, callback)
      preOrderTraverseNode(node.right, callback)
    }
  }

  /**
   * 中序遍历
   * 暴露中序遍历的方法
   *
   * @param {Function} callback - 决定如何处理节点
   */
  this.preOrderTraverse = function (callback) {
    inOrderTraverseNode(root, callback);
  }

  binaryTree.preOrderTraverse(callback);
  // callback会依次打印 8 3 1 6 4 7 10 14 13
}

后序遍历

看到这里, 大家可能已经意识到了. 不同的遍历方法实际上是对当前的节点访问的顺序不一样. 后序遍历的访问的次序就是: 左节点 - 右节点 - 根元素. 它的特点是, 当下面的左右孩子都遍历完了后才会触发回调函数(callback). 因此适用于破坏性操作的情况, 比如删除所有的节点

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
function BinaryTree(key) {
  // other code...

  // 后序排序
  var preOrderTraverseNode = function (node, callback) {
    if (node !== null) {
      preOrderTraverseNode(node.left, callback)
      preOrderTraverseNode(node.right, callback)
      callback(node.key)
    }
  }

  /**
   * 后序遍历
   * 暴露后序遍历的方法
   *
   * @param {Function} callback - 决定如何处理节点
   */
  this.postOrderTraverseNode = function (callback) {
    inOrderTraverseNode(root, callback);
  }

  binaryTree.postOrderTraverse(callback);
  // callback会依次打印 1 4 7 6 3 13 14 10 8
}

二叉树节点查找

找出排序二叉树的最大节点和最小节点实际上也很简单. 前文提过, 根据排序二叉树的特性, 节点左孩子的值, 一定比节点本身小. 节点右孩子的值一定比节点本身大. 因此我们可以根据这个规则来进行查找:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
function BinaryTree(key) {
  // other code ...
  var minNode = function (node) {
    if (node) {
      // 循环逐级向下查找, 直到没有左孩子(最小节点)
      while (node && node.left !== null) {
        node = node.left;
      }

      // 循环结束后直接反馈 node值
      return node.key;
    }

    return null;
  }

  var maxNode = function (node) {
    if (node) {
      while (node && node.right) {
        node = node.right;
      }
      return node.key;
    }
    return null;
  }

  // 最小节点
  this.min = function () {
    return minNode(root)
  }

  // 最大节点
  this.max = function () {
    return maxNode(root)
  }
}

console.log("min node is:" + binaryTree.min())    // 输出1
console.log("min node is:" + binaryTree.max())    // 输出 14

查找节点是否存在:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
function BinaryTree(key) {
  // other code
  var searchNode = function (node, key) {
    if (!node) return false

    // 依旧是递归思想， key值比node.key值小, 就去查询左子树
    if (key < node.key) {
      return searchNode(node.left, key)
    } else if (key > node.key) {
      return searchNode(node.right, key)
    } else {
      return true
    }
  }

  this.search = function (key) {
    return searchNode(root, key)
  }
}

console.log(binaryTree.search(7) ? "key 7 is found" : "key 7 is not found")
// key 7 is found

console.log(binaryTree.search(9) ? "key 9 is found" : "key 9 is not found")
// key 9 is not found

总结

最后将上面的知识总结一下. 首先知道了树的实际上是一种具有层级特性的数据结构, 其中排序二叉树又是一种特殊的树. 它的具有以下几种性质:

  1. 如果左(孩子)子树不为空, 那么左子树一定比父节点(根节点)的值小.
  2. 如果右(孩子)子树不为空, 那么右子树一定比父节点(根节点)的值大.
  3. 其中左、右子树也分别是排序二叉树.

紧接着创建了二叉树节点后, 我们需要去遍历这些节点. 遍历的方法又分前序遍历, 中序遍历, 后序遍历. 三者的区别仅在遍历的顺序不同, 但却有着不同优势.

  • 前序遍历是唯一一个从根元素开始遍历的, 其顺序为 根 - 左 - 右, 由于它是从根左右开始, 非常适合像复制节点这样的工作.
  • 中序遍历的顺序是 左 - 根 - 右, 返回的是一个从小到大(从大到小)排序的好序列.
  • 后序遍历的顺序是 左 - 右 - 根, 其特点是执行操作时，肯定已经遍历过该节点的左右子节点，故适用于要进行破坏性操作的情况，比如删除所有节点.

后面还讲到了二叉树节点查找, 利用递归找到二叉树中最小(大)的节点值等.
数据结构的学习之路还很长, 以后再一点一点慢慢的深入吧~
